TN-8 TN-8

TN-8

FEATURES

機能・特徴

VIDEO

映像コンテンツ

SPECIFICATIONS

仕様

研磨可能寸法
直径 150mm ~ 710mm
研磨可能ピッチ
5mm ~ 80mm
歯送り速度・研磨速度
10段変速4P〜16P(毎分)
砥石傾斜角度
0°〜45°
砥石寸法
直径140mm
砥石回転
4,100 RPM
砥石モーター出力(特殊モーター)
0.4kW ~ 1.2kW
駆動モーター出力
200W
砥石傾斜角度制御モーター出力
100W
鋸厚制御モーター出力
6W
切削油モーター出力
40W
本体据付面積
900mm×780mm
機械寸法 全高×全幅×奥行
1,720mm×1,100mm×1,000mm
機械重量
700kg

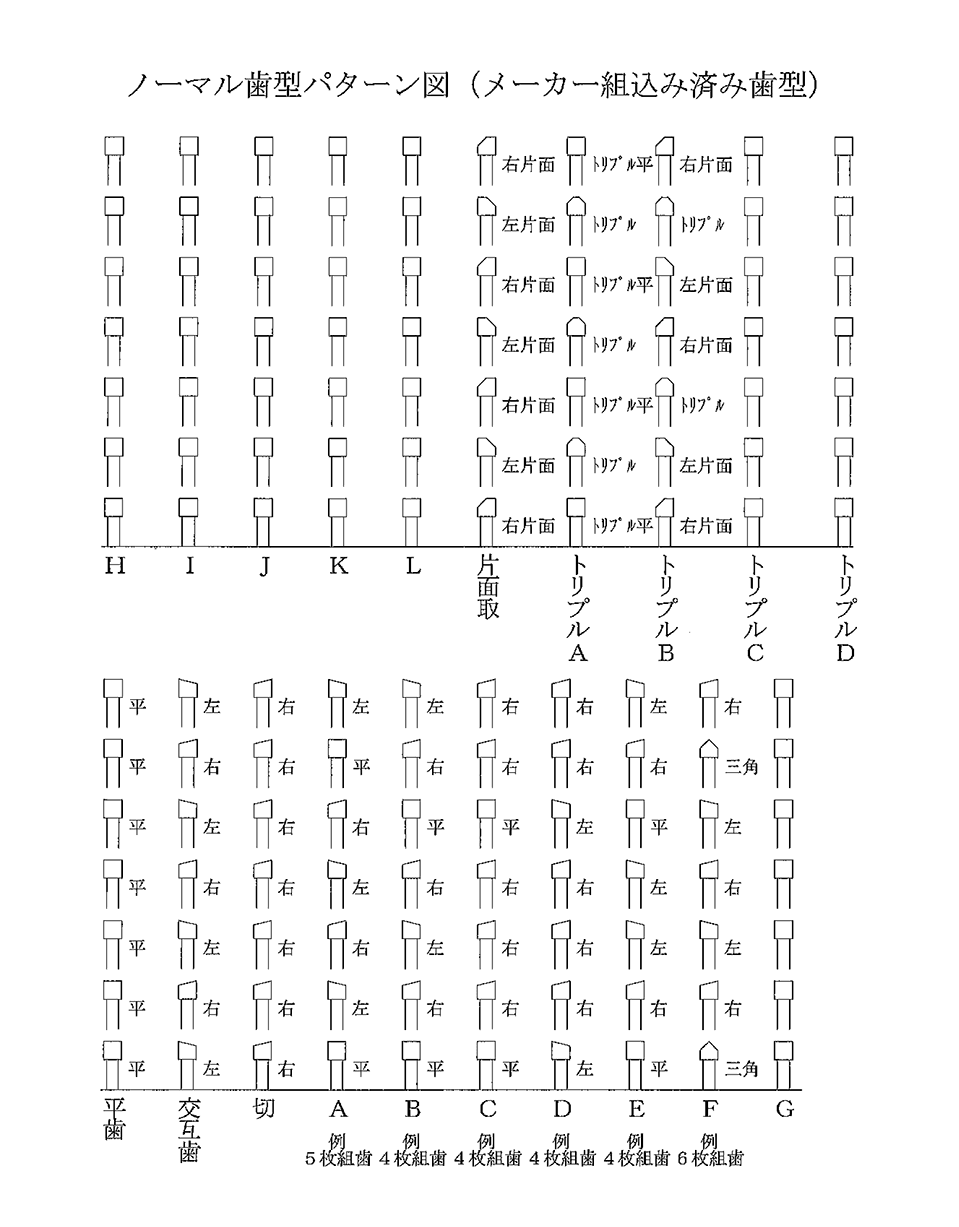

PATTERN

歯型の種類

刃型の種類
  • 図の左右は交互反転、または組歯リセットスイッチにより左右反対に設定できます。
  • G、H、I、J、K、L、トリプルC、トリプルD歯型は予備(パターン設定オプションとして空けてあります)
  • これら以外にも、任意の歯型が自分で設定できます。
  • また、ABCDEF歯型等の、組歯カウンター設定を変化させることにより平歯等の位置の違う鋸の研磨もできます。その他ポケット等の組み合わせもできます。
  • その他、ご希望の歯型パターンのプログラム製作、入力いたします(オプション)
